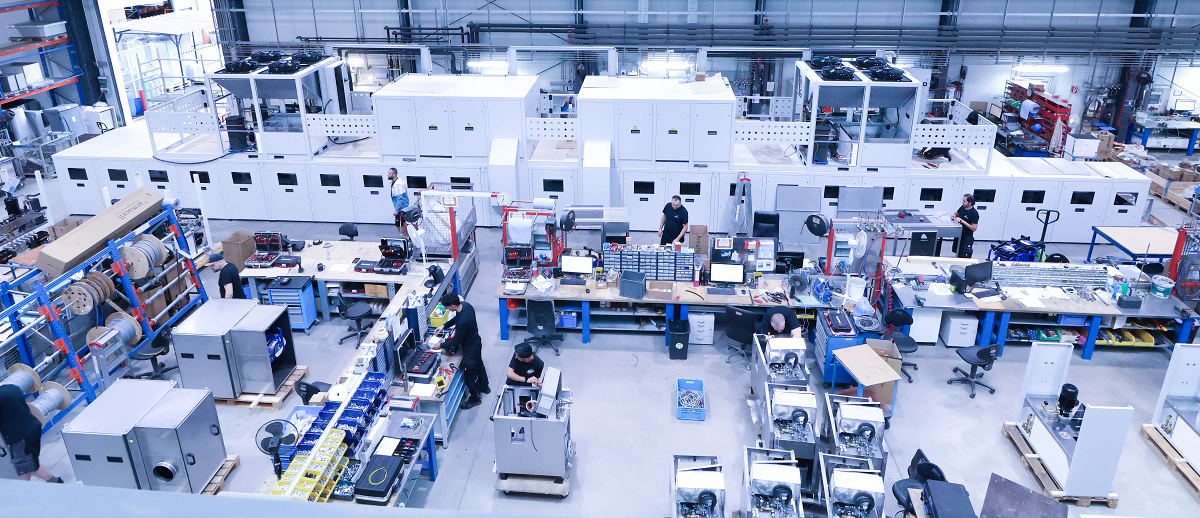

Für einen Kunden aus der Automobilindustrie haben wir eine Werkstückkühlanlage der Serie WKT entwickelt und realisiert. Die Anlage wurde speziell für die schnelle und zuverlässige Kühlung beschichteter Bremsscheiben im laufenden Produktionsprozess ausgelegt.
Die Bremsscheiben werden bei voller Anlagenauslastung im 10-Sekunden-Takt in den Kühltunnel transportiert. Mit Eintrittstemperaturen von 250 bis 350 °C und einem Werkstückgewicht von 10 bis 25 kg müssen sie innerhalb kürzester Zeit auf eine Temperatur von lediglich 30 bis 35 °C abgekühlt werden.
Diese anspruchsvollen Anforderungen erfordern eine hohe und gleichzeitig präzise regelbare Kühlleistung – auch bei dauerhaft hoher Taktzahl im Dreischichtbetrieb und Umgebungstemperaturen von bis zu 45 °C.
Unsere Lösung

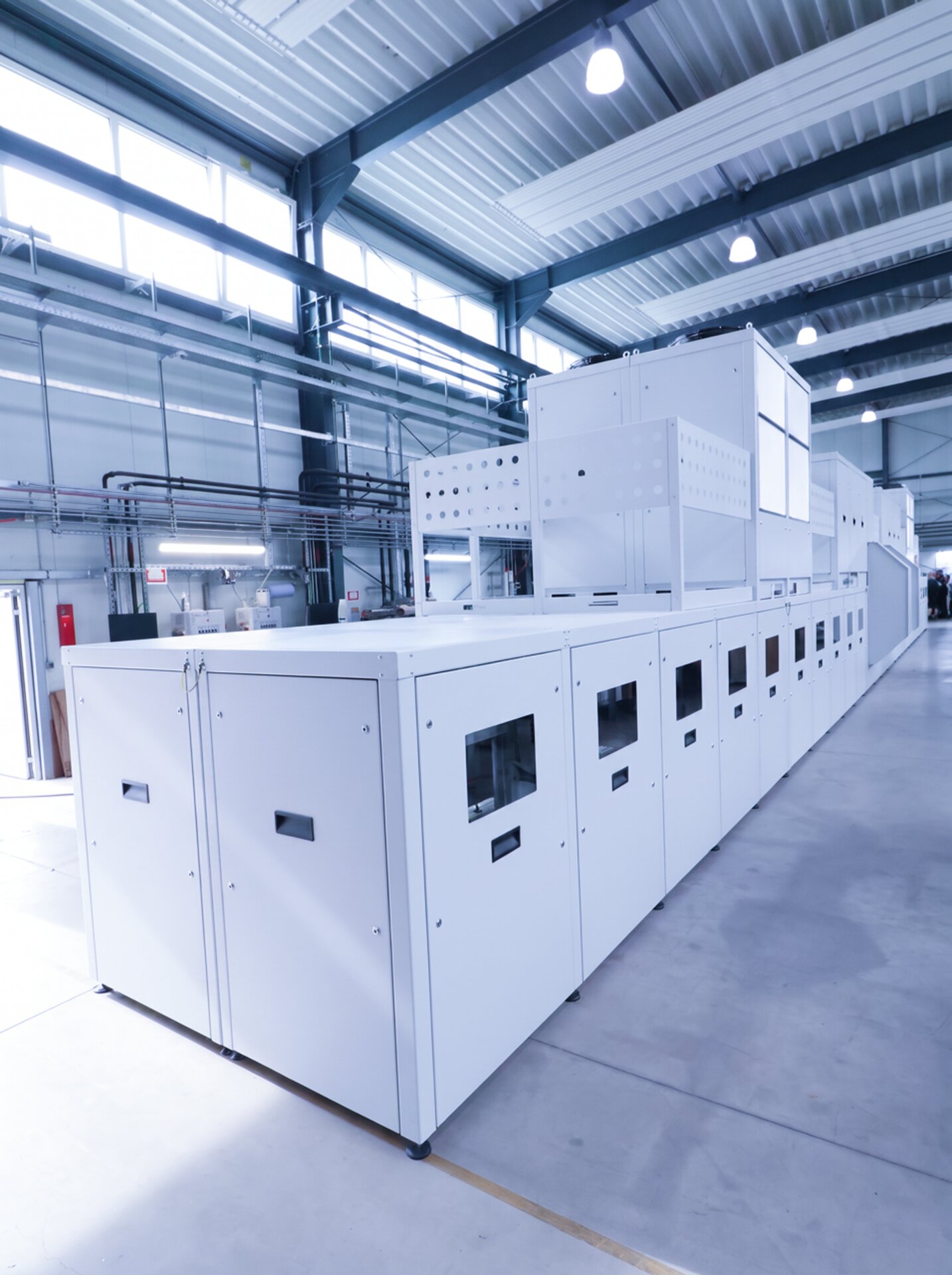

Zum Einsatz kommt ein leistungsstarkes Umluftkühlsystem mit gezielter Luftführung und einer Gesamtkühlleistung von 200 kW. Die Kühlung erfolgt in einem 24 m langen, zweispurigen Kühltunnel, wodurch eine Gesamtkühlstrecke von 48 m in U-Form entsteht.
Für eine besonders hohe Betriebssicherheit wurde die Anlage mit zwei unabhängigen Kühlanlagen ausgelegt. Die bedarfsgerechte Leistungsregelung in vier Stufen ermöglicht zudem einen effizienten Betrieb bei unterschiedlichen Produktionsbedingungen.
Projektverantwortung

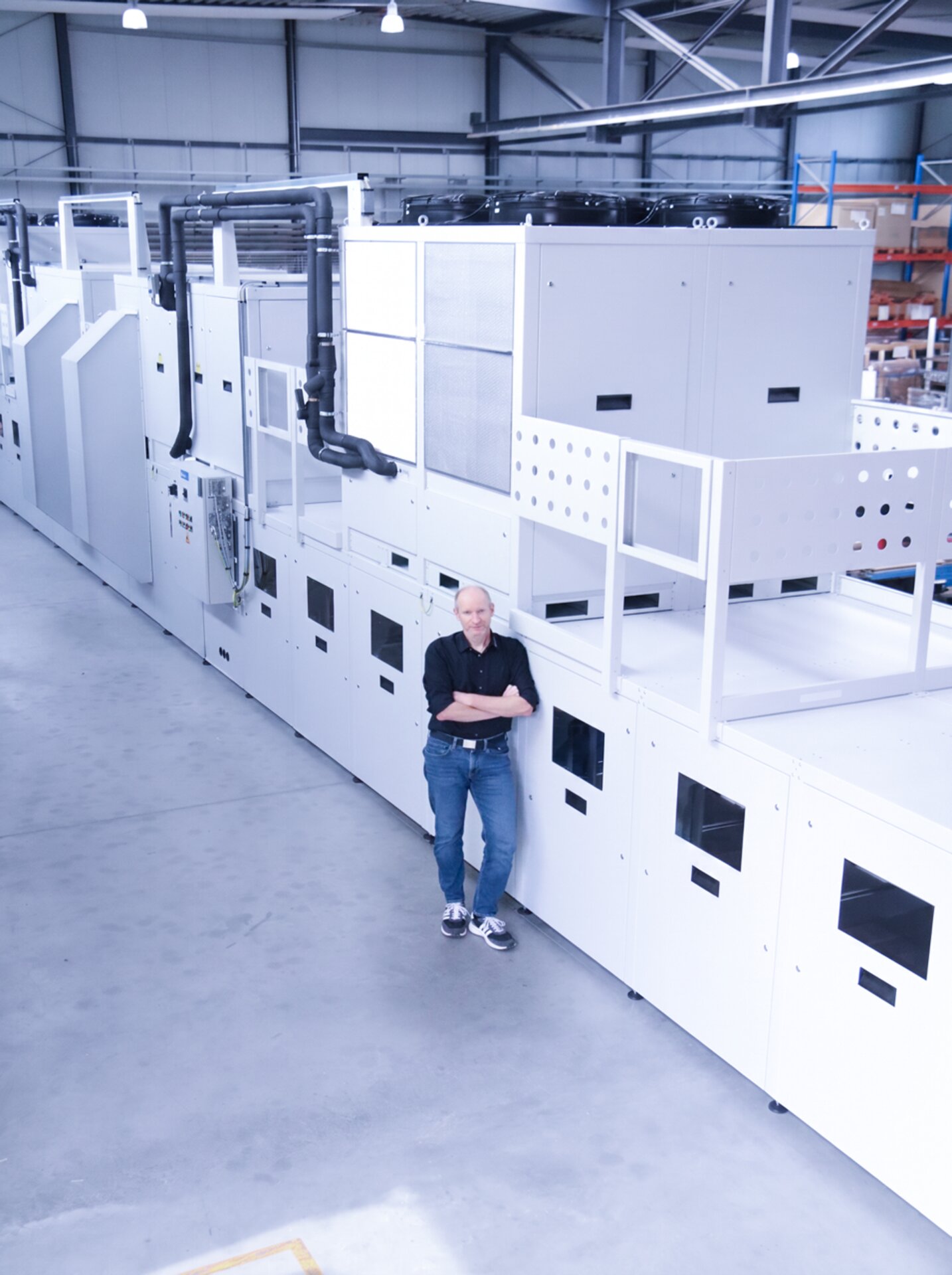

Die Projektleitung für das Gesamtprojekt lag bei Herrn Björn Joch. Auf Basis der Kundenvorgaben zu Größe und Materialbeschaffenheit des Werkstücks verantwortete er Entwicklung, Projektierung und Auslegung der Anlage und begleitete das Vorhaben bis zur betriebsbereiten Übergabe
- Technische Eckdaten
- Kühlleistung: 200 kW
- Umluftmenge: 40.000 m³/h
- Kühltunnellänge: 24 m
- Kühlstrecke: 48 m, zweispurig in U-Form
- Kühlanlagen: 2 für erhöhte Betriebssicherheit
- Leistungsregelung in 4 Leistungsstufen: 25 / 50 / 75 / 100 %
- Umgebungstemperatur: zuverlässiger Betrieb bis 45 °C
- Kältemittel: R32, GWP 675
Das Ergebnis
Mit der WKT-Werkstückkühlanlage steht eine leistungsstarke, zuverlässige und energieeffiziente Kühllösung für anspruchsvolle Produktionsprozesse zur Verfügung. Eine präzise Luftführung, die auf mehrere Kältekreisläufe verteilt hohe Kühlleistung sorgt für erhöhte Betriebssicherheit und gewährleistet hohe Taktzeiten für die Werkstücke. Generell sind unsere Werkstückanlagen für 24/7 ausgelegt.
So werden die Bremsscheiben zuverlässig von bis zu 350 °C auf 30 bis 35 °C für den nachfolgenden Fertigungsprozess abgekühlt – und damit die Voraussetzungen für einen sicheren und effizienten Produktionsablauf geschaffen.
Wir bedanken uns bei unserem Kunden für das Vertrauen und die erfolgreiche Zusammenarbeit bei diesem spannenden Projekt.
